Introdução ao MakeCode Raspberry Pi e CPX

Visão geral da robótica MakeCode

• Alunos vão aprender:

  • MakeCode: Aprenda a programar um microchip CPX usando uma interface MakeCode de “arrastar e soltar”
  • Robótica: Introdução à robótica usando microchips CPX e Crickit.
  • Computador Raspberry Pi: Usando este mundialmente famoso computador baseado em Linux como seu laptop pessoal

• Ferramentas que usaremos

  • Adafruit CircuitPlaygroundExpress
  • Kit de monitor externo e Raspberry Pi 400 Desktop Computer Kit
  • Motores Crickit e corpo do robô

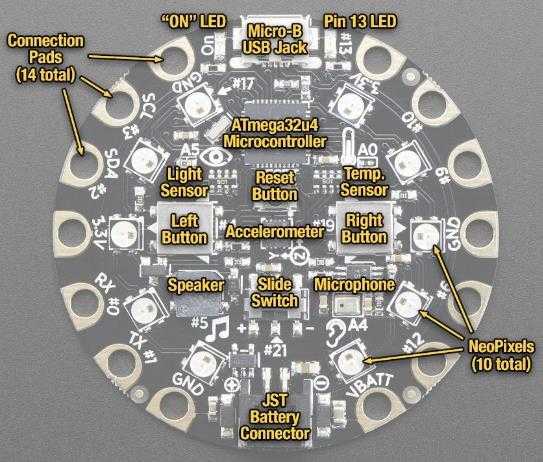

Visão geral dos recursos do CPX

• 10 Mini LEDs NeoPixel, cada um exibindo qualquer cor do arco-íris
• Acelerômetro com detecção de toque e queda livre
• Sensor de temperatura
• Sensor de luz
• Sensor de som
• Transmissor e receptor infravermelho
• Mini alto-falante
• 2 botões de pressão, esquerdo e direito
• Interruptor deslizante
• 7 pads podem atuar como entrada de toque capacitiva e muito mais…

Visão geral da interface Makecode do Adafruit

https://makecode.adafruit.com/

Configuração do dispositivo

Configuração do Raspberry Pi

• Powerup geral.
  • Conecte o cabo de alimentação, o mouse USB, o monitor com o cabo HDMI e o adaptador micro para HDMI adicional.
  • O Raspberry Pi ligará automaticamente ao conectar a energia.
  • Ignore a atualização do sistema operacional. Isso normalmente leva pelo menos 30 minutos.
  • Veja este vídeo do YouTube sobre como conectar tudo:
    • Connect Raspberry Pi to Portable Display
  • Alterando a rede sem fio e verificando a conexão com a Internet
    • Selecione a rede sem fio selecionando o ícone WiFi no canto superior direito. O ícone está ao lado do ícone Bluetooth.
    • Selecione sua rede WiFi e digite a senha da rede, se houver.
    • Verifique se o Raspberry Pi está conectado ao WiFi e consegue acessar a internet.
    • Abra o navegador Chromium no menu superior esquerdo. O ícone se parece com um globo azul.
    • Digite qualquer URL.

Configuração do CPX Microchip

• Connecte o CPX
  • Pegue o cabo USB e conecte-o ao Raspberry Pi.
  • Conecte o dispositivo CPX à outra extremidade do cabo USB.
  • Pressione o botão RESET no dispositivo CPX. O botão RESET está localizado no centro do dispositivo CPX e é um botão pequeno.
  • O dispositivo ficará VERDE.
  • Clique no ícone Arquivos na barra de menu superior esquerda.
  • Você deverá ver CPLAYBOOT como uma das pastas.
  • Abra o navegador Chromium no menu superior esquerdo.
  • Digite https://makecode.adafruit.com no navegador.
• Inicie um novo projeto clicando em
• Assista ao vídeo do YouTube sobre como criar um programa de exemplo do Makecode e baixe-o para o CPX: Sample program on Adafruit CPX using Makecode

Exemplo de início rápido - Luz vermelha

CPX Device

MakeCode

Instruções de configuração - Download

Selecione Download (botão rosa)

Instruções de configuração

Clique e arraste o arquivo para CPLAYBOOT
